着工が決まった新名神高速道路の枚方部分の図面が枚方市HPに載ってる。家具団地、中の池公園、船橋の古本市場、楠葉西中あたりを横断

凍結されていた新名神高速道路の八幡・高槻区間が着工されることになったと今年の4月に記事にしましたが、その枚方部分の図面が枚方市HPに掲載されました。

↓こちら

リンク先でPDFファイルで見ることができますがここではそれを画像で貼っておきます

121103新名神01
1/4

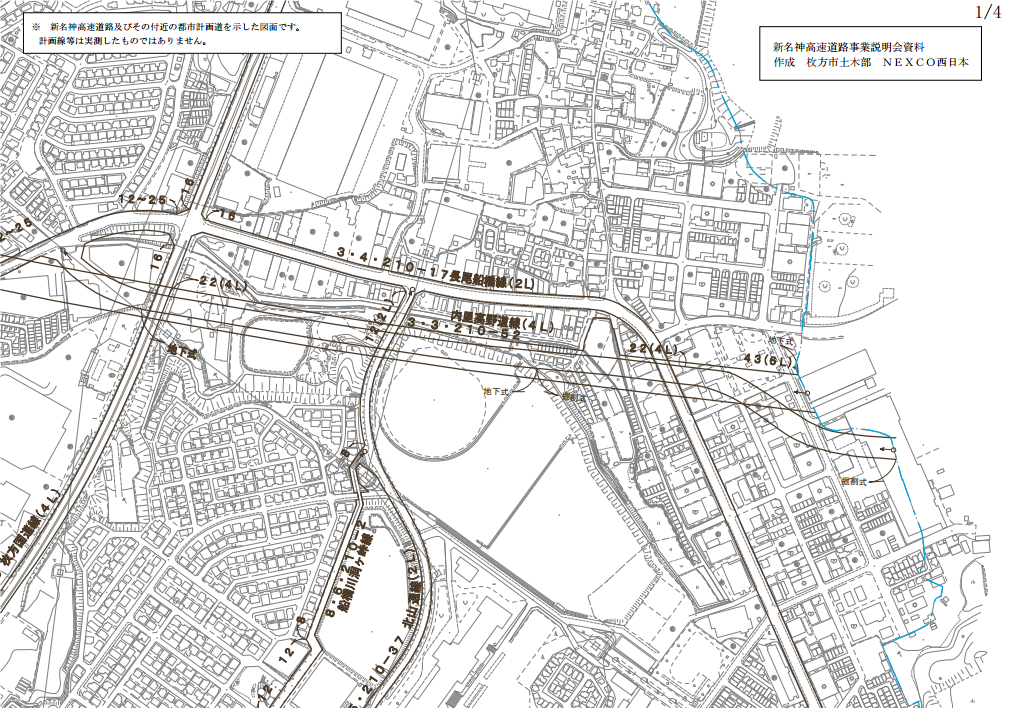

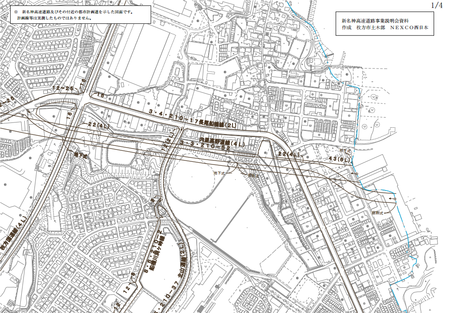

家具団地や北山あたり。

121103新名神02
2/4

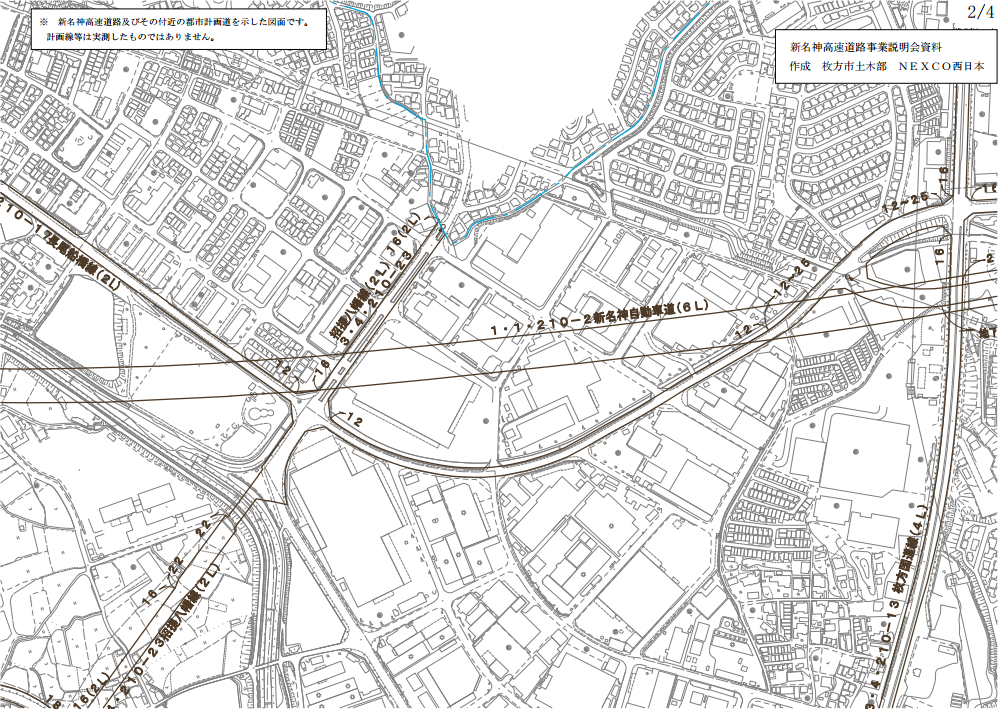

家具団地から船橋のほうへ進むあたり。左中央ぐらいに中の池公園。

121103新名神03
3/4

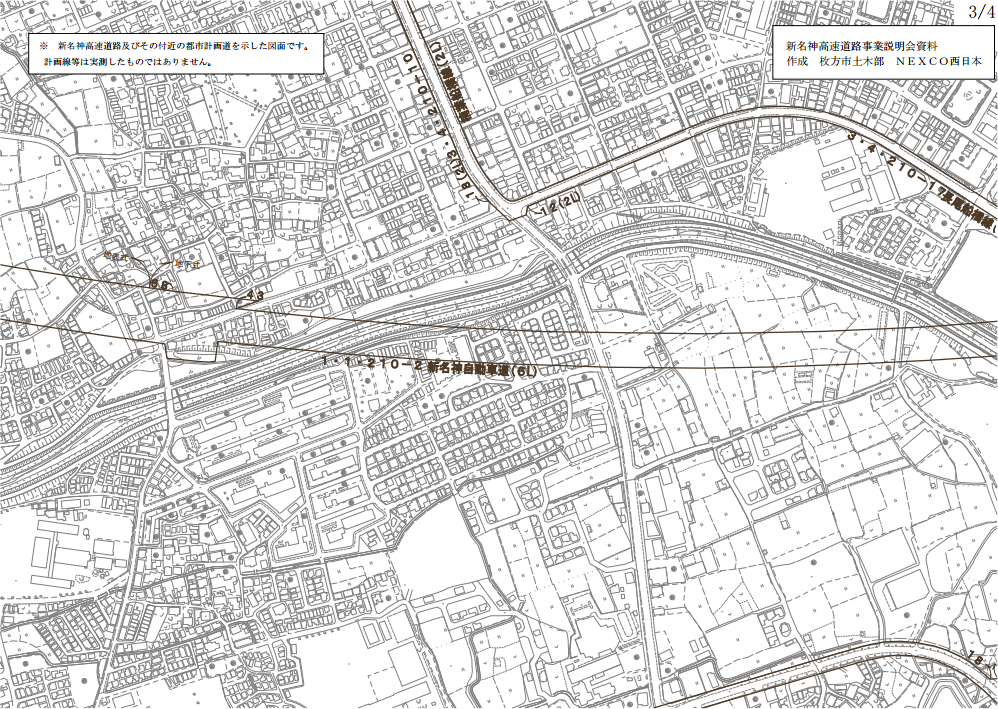

東西に船橋川。右上に船橋小学校、中央のちょっと上ぐらいに古本市場のある交差点。

121103新名神04
4/4

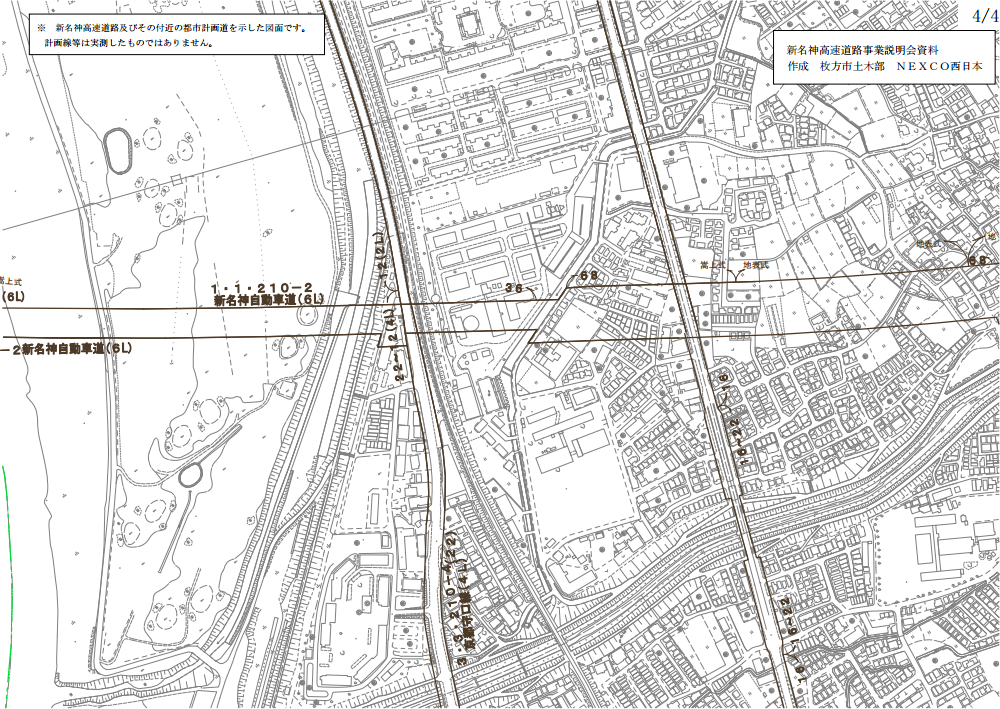

中央あたりに楠葉西中学校。右上にパルコープやドラッグユタカ。

実測のものではないそうですが、どこに通るかかなり具体的にイメージできるんじゃないでしょうか。

NEXCO西日本HPによると完成までのステップは以下のとおり。

■予定路線、基本計画、整備計画


■機構協定締結 国交大臣事業許可 ←今ここ

■測量調査

■設計協議

■用地幅杭設置

↓

■用地取得
■工事
■完成開通

完成予定は「平成36年(2024年)3月」だそうです。まだまだではありますが、地図を見るだけですんごい工事になるのがわかりますね。
